波峰焊溫度指的是預熱溫度和焊接溫度，也與焊接產品有關，需要根據焊接產品進行調整。下面跟著晉力達廠家來看波峰焊溫度設定標準是多少；

波峰焊溫度設定的標準：

波峰焊運輸速度0.8m/mim ~ 1.8m/min；

波峰焊預熱溫度:80℃~150℃，預熱時間:40S-100S

波峰焊錫爐溫度250℃~280℃，焊接時間2S—8S。

1、當波峰焊上監視器的實際溫度與設定溫度相差5℃以上(不含5℃)時，為異常，此時不能使用波峰焊，需排查是否為電器故障或發熱管故障。

2、設定溫度與第三方測溫儀測試錫爐測溫探針同位置同深度的溫度時，相差5℃以上，為異常，需排查是錫爐測溫線或其他故障。

3、當?shù)谌綔y溫儀測試波峰噴口噴錫位置與錫爐內四周任意測溫點位置溫差超過5℃以上時，為異常，需排查是錫爐發熱管壞或電器故障。

其余波峰焊參數設置：

運輸角度為5 -8度；

氣壓設定在4-7MPA；

噴霧流量10-40ML／MIN（跟進產品寬度/鏈速/助焊劑活性/焊接透錫度/助焊劑廠家助焊劑活性差異，以實際焊接滿足為準，能少則少）；

噴嘴針閥壓力為4 ~ 6MPA（注意低氣壓將導致噴嘴頂針不能完成開水／關水動作）；

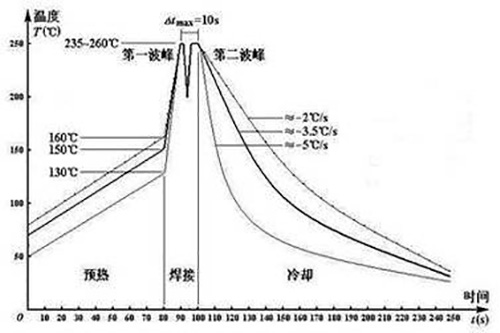

溫度曲線參考下圖：

波峰焊預熱溫度的作用：

預熱的作用是使助焊劑中的溶劑充分揮發，避免印制板通過焊料時潤濕印制板，形成焊點；使印制板在焊接前達到一定的溫度，以免熱沖擊造成翹曲變形。

波峰焊焊接溫度的重要作用：

波峰焊焊接溫度是影響焊接質量的重要工藝參數。當焊接溫度過低時，焊料的膨脹率和潤濕性能會變差，焊盤或元器件的焊接端得不到充分潤濕，產生虛焊、尖焊、橋接等缺陷。焊接溫度過高，加速焊盤、元器件引腳、焊料的氧化，容易產生虛焊。
